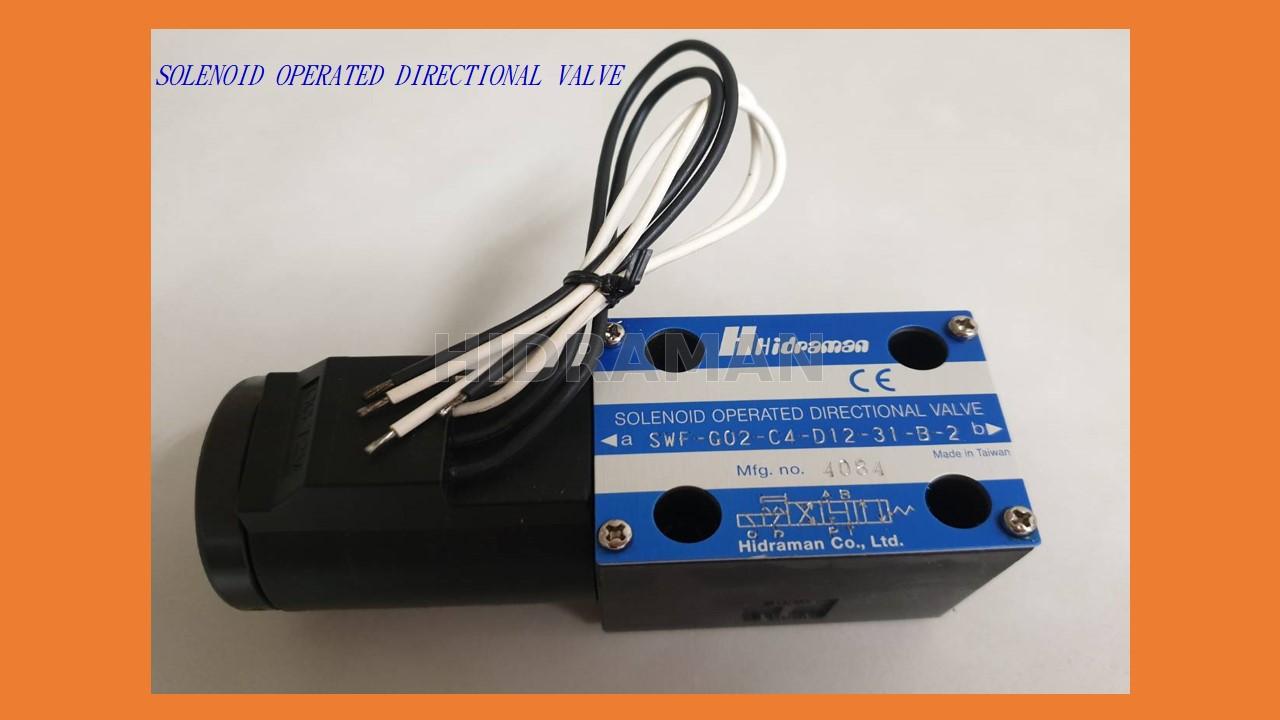

วาล์วควบคุมทิศทางกระตุ้นด้วยแม่เหล็กไฟฟ้าแบบกดดึง

海德門精機股份有限公司 Hidraman Co.,Ltd.

SWF = วาล์วควบคุมทิศทางกระตุ้นด้วยแม่เหล็กไฟฟ้าแบบกดดึง

คุณสมบัติพื้นฐาน:

1.SWF-G02 ซีรีส์โซลินอยด์วาล์ว, วาล์วโซลินอยด์แบบกดดึงเหมาะสำหรับการส่งผ่าน, ใช้กันอย่างแพร่หลายในเครื่องจักรก่อสร้าง, เครื่องจักรทำเหมืองและยานพาหนะทางวิศวกรรม ฯลฯ

2.ขนาดการติดตั้งคือ ISO-4401-AB-03-4-A (DIN NG6)

3.หากคุณเลือกรูปแบบที่มีไดโอดโปรดเชื่อมต่อขั้ว (+) (-) อย่างถูกต้อง โซลินอยด์วาล์วไม่สามารถใช้งานได้หากขั้ว (+) (-) ต่อกลับด้าน

ข้อกำหนดพื้นฐาน:

แรงดันใช้งานสูงสุด: พอร์ต P,A,B: 140 บาร์ / พอร์ต T: 70 บาร์

อัตราการไหลสูงสุด: 12 ลิตร/นาที ที่แรงดันใช้งาน 140 บาร์

แหล่งจ่ายไฟ: D12=12 VDC D24=24 VDC

การใช้พลังงาน: 26W

ปัจจุบันทำงาน: 2.4A (12VDC) 1.2A (24VDC)

ช่วงการเปลี่ยนแปลงแรงดันไฟฟ้าที่อนุญาต:

อัตราพลังงาน 100%: จัดอันดับปัจจุบัน -10% ~ +10%

อัตราแหล่งจ่ายไฟ 75%: -11% ~+20% ภายใน 5 นาทีของการจ่ายไฟต่อเนื่อง

อัตราแหล่งจ่ายไฟ 50%: -21% ~ +30% ภายใน 3 นาทีของการจ่ายไฟต่อเนื่อง

ประเภทฉนวน: คลาส H

ความสะอาด: ภายใน NAS ระดับ 12

ความต้านทานแผ่นดินไหว: JIS D 1601

การกันน้ำ: JIS D 0203 S2

ความถี่ในการสลับ: 250 CPM

เวลาในการสลับ: เปิดภายใน 50ms ปิดภายใน 100ms

การรักษาพื้นผิว: การรักษาฟิล์มฟอสเฟต

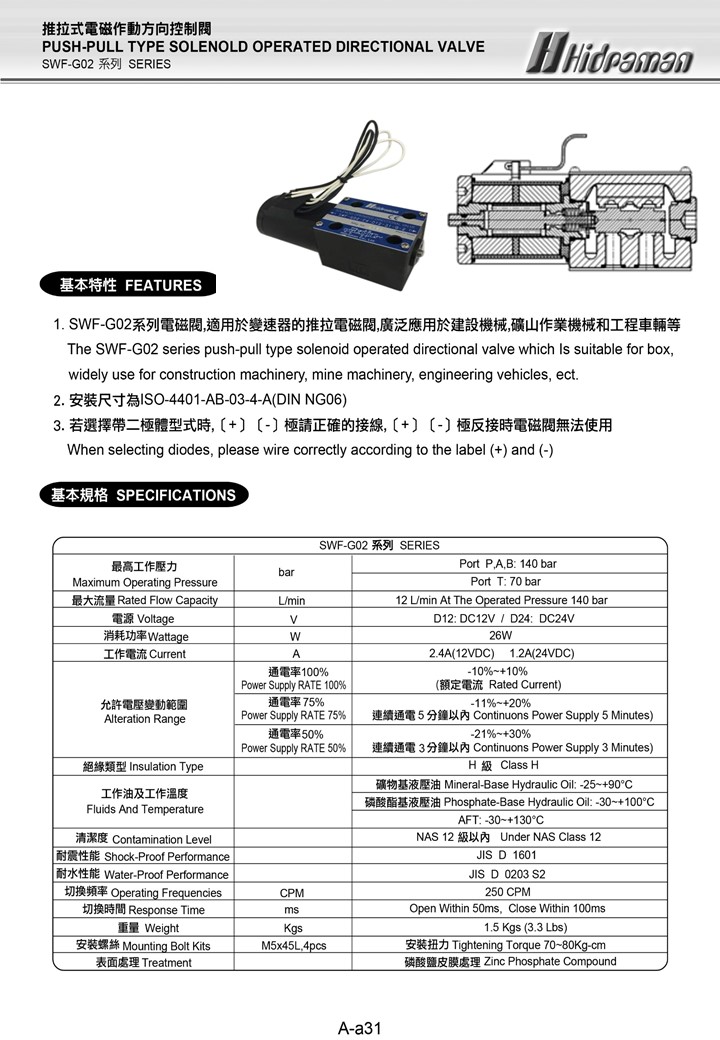

SWF=Push-pull type sokenoid operated directional valve

FEATURES:

1.The SWF-G02 series push-pull type solenoid operated directional valve which Is suitable for box,

  widely use for construction machinery,engineering vehicles,ect.

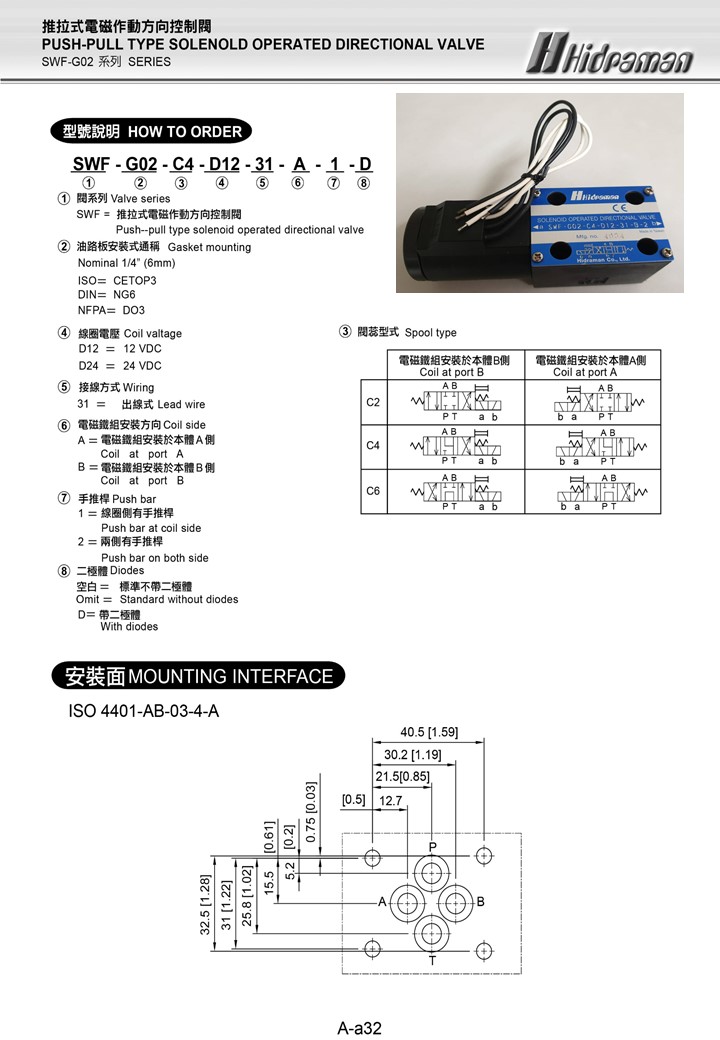

2.Gasket mounting : ISO-4401-AB-03-4-A(DIN NG6)

3.When selecting diodes,please wire correctly according to the label (+) and (-).

SPECIFICATIONS:

Maximun Operating Pressure: Port P,A,B : 140 bar / Port T :70 bar

Rated Flow Capacity : 12 L/min At The Operated Pressure 140 bar

Voltage : D12=12 VDC  D24=24 VDC

Wattage : 26W

Current : 2.4A(12VDC) 1.2A(24VDC)

Aleration Range:

Power Supply Rate 100% : Rated Current -10% ~ +10%

Power Supply Rate 75% : Continuons Power Supply 5 Minutes -11% ~ +20%

Power Supply Rate 50% : Continuons Power Supply 3 Minutes -11% ~ +20%

Insulation Type : Class H

Cotamination Level : Under NAS Class12

Shock-Proof Performance : JIS D 1601

Water-Proof Performance: JIS D 0203 S2

Operating Frequencies : 250 CPM

Response Time :Open Within 50ms ,Close Within 100ms

Surface Treatment : Zinc Phosphate Compound.
